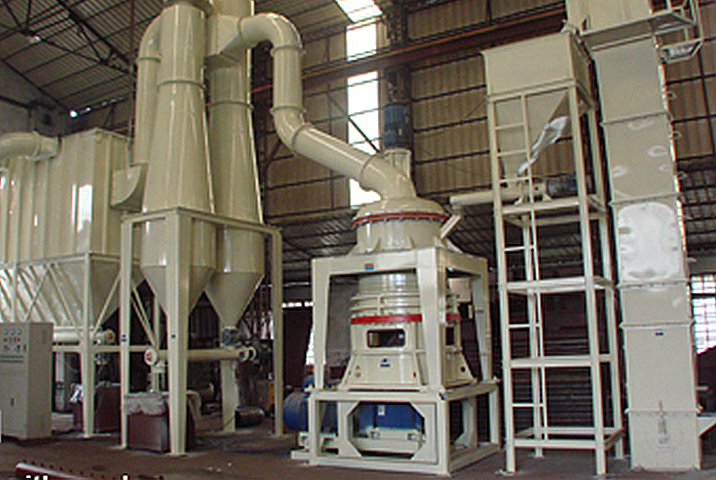

立式磨粉机
- 【进料粒度】:≤38mm
- 【出料细度】:70-325目
- 【处理能力】:10-120t/h
- 【应用领域】:适用于矿山、电力、冶金、化工、建材、非金属矿产等众多行业
- 【处理物料】:方解石、石灰石、水泥原料、矿渣、金属矿石、冶金渣、金属氧化物、碳酸钙、高岭土等 200 余种物料
【关键词】:
- 立式辊磨机
- 立式水泥磨
- 矿渣立式辊磨机
- 立式磨粉机
- 辊盘式磨粉机
产品介绍
立式磨粉机(立磨)是一种高效节能的大规模粉磨设备,广泛应用于水泥、建材、冶金、化工等行业,用于粉磨莫氏硬度低于7级、湿度小于6%的非易燃易爆物料(如水泥生料、矿渣、煤粉等)。其核心结构包括水平旋转的磨盘、液压驱动的磨辊及顶部分级机,通过“料床碾压”粉碎物料,结合热风边粉磨边烘干,并利用动态分级机筛选合格细粉。具有能耗低(比球磨机省40%)、处理量大(5-300吨/小时)、占地小、烘干能力强等优势,单机集成破碎、粉磨、分选功能,是现代工业规模化、绿色化生产的核心装备。
产品优势
相比传统球磨机,立式磨粉机能耗降低30%-50%,吨产品电耗减少15-30kWh,大规模生产时经济效益显著。采用电机+减速机直接驱动磨盘,传动效率>90%,比皮带传动更稳定、节能。
灵活调节,部分高精度型号可达800目(15μm)。分级机与磨机一体化设计,粉体分级效率高,避免过磨或粗粒残留,成品一致性优于传统设备,可适配多行业需求。
一机多用,集破碎、研磨、烘干、分级、输送于一体,无需额外配置烘干机、分级机等设备,减少生产线复杂度,节省投资成本。
可处理莫氏硬度≤7级的软至中硬物料(如石灰石、方解石、高岭土、滑石),部分型号通过定制高铬铸铁或陶瓷磨辊,可处理高硬度物料(如矿渣、钢渣)。
工作原理
1. 物料喂入与预处理:原料经颚式破碎机预破碎至≤50mm后,由斗式提升机送入储料仓,再通过电磁振动给料机均匀喂入磨盘中心。
2. 研磨与粉碎:主电机通过减速机驱动磨盘匀速旋转,物料在离心力作用下向磨盘边缘移动。
3. 烘干处理:对于含水量≤15%的湿物料,热风炉产生的高温热风从磨盘底部通入,边研磨边烘干,避免湿料黏连磨辊或磨盘。
4. 动态分级与收集:粉碎后的粉体随气流上升至内置的动态分级机,分级轮调节转速,细度达标的粉体进入收集系统。

技术参数
型号 | YGM7826 | YGM8327 | YGMX9531 |
磨辊数量(pcs) | 3 | 3 | 4 |
磨辊直径(mm) | Φ260 | Φ270 | Φ310 |
磨辊内径(mm) | Φ780 | Φ830 | Φ950 |
主机转速(r/min) | 160 | 140 | 130 |
进料粒度(mm) | < 20 | ||
产量(kg/h) | 22-500 | 30-680 | 150-1000 |
主机电机型号 | Y225M-8-18.5 | Y225M-8-22 | Y225S-4-37 |
风机电机型号 | Y160L-4-15 | Y180M-4-18.5 | Y200L-4-30 |
分析机电机型号 | Y160M-6-7.5 | Y160M-6-7.5 | YCT200-4A-7.5 |
外形尺寸 | 4.5×4.2×5.1 | 5.3×4.1×5.2 | 7.1×5.9×7.9 |
成品粒径(mm) | 500 目 (0.025)—1250 目 (0.01) 细 2500 目 (0.005) |
加工物料
-
碳酸钙
-
方解石
-
滑石
-
高岭土
-
石膏
-
白云石
