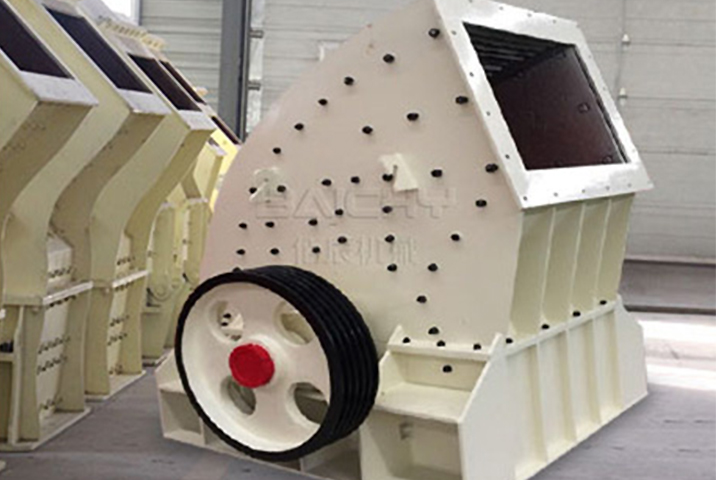

单段锤式破碎机

单段锤式破碎机

【进料粒度】≤1200mm   【出料粒度】75mm以下   【单机产能】70-1600t/h

【应用领域】适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。

【适用物料】适用于抗压强度不超过150兆帕,含水量小于15%的物料。例如:石灰石、煤、盐、白垩、石膏、页岩、砖瓦等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等。

产品简介

单段锤式碎机特别适用于破碎石灰石,中硬度石料,抗压强度低于200MPa和含钙量高于40%的石料。可以将采场的大块矿石一次破碎到入磨需要的粒度,从而可以取代传统的两段破碎,简化工艺流程、节约基建投资和生产费用。

产品优势

增强型转子
有限元分析技术对转子关键部位进行优化设计;

采用耐磨堆焊技术
采用WHM二步法超硬表面熔敷技术,比常规耐磨焊条堆焊寿命提高2倍以上;

“石打石”破碎腔型改造
“石打石”破碎腔型改造使得物料自破比例大大增加,有效降低锤头、篦板磨损负荷;

全新篦板缝优化设计
出料顺畅,粒度细、均匀、稳定、篦板寿命长。

工作原理

矿用振动喂料机把矿石输送到破碎机内, 矿石先落在给料辊上, 给料辊以指定速度把矿石喂向转子处, 到达转子处的矿石遭到高速旋转的锤头打击而破碎, 对于锤头未能一击而碎的矿石则从锤头处获得功能, 飞向反击板进一步破碎, 到达反击板后尚未破碎的矿石会从反击板处反弹飞向给料辊进入下一个重复。而对于那些破碎后的较小块度的矿石,会随转子进入排料蓖条区, 小于蓖缝的矿块从蓖缝中排出, 而大于蓖缝的矿块在蓖条上遭到锤头的铣削和挤压进一步破碎。

技术参数

型号 转子尺寸(mm) 锤头个数 进料口尺寸(mm) 进料粒度(mm) 出料粒度
(mm)
产量(t/h) 电机功率(kw) 电机型号
DPC14.12 Φ1420×1194 26 1290×1320 600×600×900 ≤ 25mm 70-120 200 YR355-6
DPC16.16 Φ1650×1630 28 1500×1785 800×800×1200 ≤ 25mm 150-220 355 YRKK500-6
DPC18.18 Φ1850×1730 40 1755×1780 800×800×1000 ≤ 25mm 240-350 560 YRKK500-6
DPC20.18 Φ2020×1802 40 2040×1860 1000×1000×1000 ≤ 25mm 350-450 710 YRKK560-6
DPC20.22 Φ2018×2227 50 2288×2460 1000×1000×1200 ≤ 25mm 400-600 800 YRKK560-6
DPC20.22-1 Φ2018×2227 50 2288×2460 1000×1000×1200 ≤ 25mm 600-800 800 YRKK560-6
DPC20.22-2 Φ2018×2227 50 2288×2460 1000×1000×1500 ≤ 25mm 700-900 800 YRKK560-6
2DPC18.18 Φ1850×1890 2×36 2030×2080 1000×1000×1200 ≤ 75mm 700-1000 2×630 YRKK560-6
2DPC20.22 Φ2018×2238 2×50 2670×2460 1000×1000×1500 ≤ 75mm 1200-1500 2×800 YRKK560-6
2DPC23.25 Φ2300×2508 2×66 3065×2666 1100×1100×1500 ≤ 75mm 1200-1600 2×1120 YRKK6302-6
