致力于矿山机械制造领域,佰辰重工主要有矿石破碎设备、矿石磨粉设备、粉体辅助设备、等三大系列产品

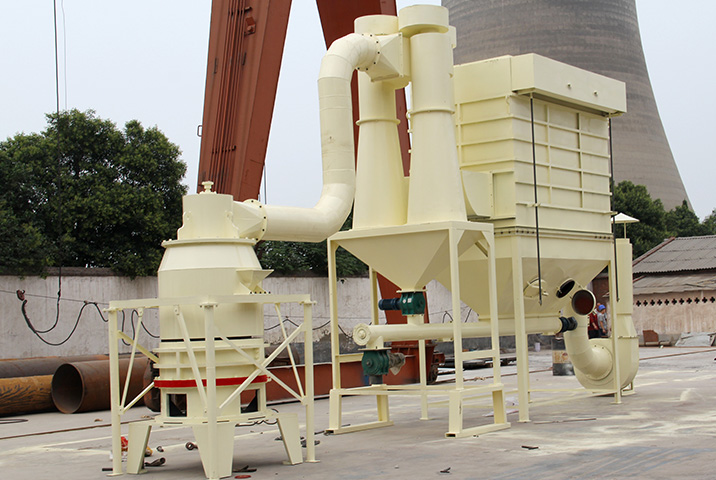

三环中速微粉磨粉机

三环中速微粉磨粉机

  • 【进料粒度】:0-25mm
  • 【出料细度】:150-3000目
  • 【处理能力】:0.5-10t/h
  • 【应用领域】:适用于矿山、冶金、化工、建材、冶炼、水利和化学工业等众多行业
  • 【处理物料】:方解石、石灰石、高岭土、膨润土、滑石、叶腊石、硅藻土、重晶石、石膏、石墨、钾矿石、浮石等 200 余种物料

【关键词】:

  • HGM微粉磨
  • 超细粉磨设备
  • 高细度微粉磨
  • 石灰石微粉磨
  • 高岭土微粉磨

产品介绍

三环中速微粉磨是一种高效、节能的细粉及超细粉的加工设备,广泛应用于非金属矿、化工、建材、冶金等领域,用于将物料研磨至325目(45μm)~2500目(5μm)甚至更细的细度。其核心特点是“中速运行+三环结构”,采用分级连续研磨方式,对物料同时进行多次循环研磨,成品粒度更细,效率更高,可对莫氏硬度不高于5级的各种非易燃易爆脆性物料进行超细粉磨加工。



  • HGM微粉磨
  • 超细粉磨设备

产品优势

依托独特的三环层叠研磨结构与离心力驱动技术,三环中速微粉磨在成品细度及电动机功率相同的工况下,相比气流磨、搅拌磨、球磨机,产量可提升 100% 以上。以 HGM10027 型号处理方解石为例,当成品细度达 325 目时,其每小时产能可达 900-6500kg,远超传统设备。设备采用优化的传动系统与研磨路径设计,减少能量损耗,单位能耗降低 30%,显著降低企业长期运营成本,助力大规模粉体生产高效推进。
通过独创的分级连续研磨机制,物料可在三层磨环间进行三次精细化研磨。选粉机配备变频调速系统,能够实现对粉体粒度的精准控制,产品细度一次性可达 D97≤5μm,满足医药、电子材料、高端涂料等对超细粉严苛的粒度要求。针对不同物料特性,还可通过调整磨辊压力、选粉机转速等参数,灵活控制成品粒度分布,确保粉体颗粒均匀度高、品质稳定。
磨辊、磨盘等关键易损件采用模块化快拆设计,通过标准化接口与液压辅助拆卸装置,更换时间可缩短至 2 小时以内,大幅减少停机维护时长。液压系统采用进口密封材料与智能压力监测技术,密封性提升 40%,有效降低漏油风险;同时配备故障预警系统,可提前监测轴承温度、振动等异常数据,结合远程诊断功能,方便技术人员快速定位与解决问题,保障设备持续稳定运行。
整机采用全密封负压运行结构,搭配脉冲除尘器与旋风集粉器组成的双重收尘系统,粉尘收集效率高达 99.9%,排放浓度低于国家环保标准(≤30mg/m³),彻底杜绝粉尘外溢。此外,设备配置高效隔音罩与消声器,通过对风机、传动部件的降噪处理,运行噪声可控制在 85 分贝以下,有效改善车间作业环境,助力企业实现绿色生产目标。​

工作原理

三环中速微粉磨的工作流程可分为“研磨-分级-收集”三个阶段:

1.研磨阶段:物料通过给料系统进入主机磨盘中心,在离心力作用下向磨盘边缘移动,同时被旋转的磨辊碾压、冲击。三环结构的磨辊形成多层研磨区域,物料经过多次挤压、剪切和摩擦,逐渐被粉碎至微米级颗粒。

2.分级阶段:粉碎后的粉末随气流上升至分级机,高速旋转的转子产生离心力场。细度合格的粉末(如≤10μm)因质量轻、惯性小,随气流通过转子间隙进入收集系统;粗颗粒(如>45μm)因离心力大被甩回磨盘,重新参与研磨,直至达到目标细度。

3.收集阶段:分级后的超细粉末随气流进入除尘器(如脉冲布袋),粉尘被滤袋截留并落入料仓成为成品,净化后的气体经风机排出(可循环利用或达标排放)。

三环中速微粉磨工作原理

技术参数

型号 平均工作
直径(mm)
环辊/辊道环数量 主机入料粒度(mm) 成品粒度 产量(t/h) 电机功率(kw) 设备尺寸(m)
环辊(pcs) 辊道环(pcs) 微米 目数 主机 选粉机 风机 给料机 卸料阀
HGM60 600 15 3 ≤ 10 5-47 3250-325 0.35-2.5 37 11 30 0.06 0.75 10×3×5.5
HGM80 800 21 3 ≤ 10 0.6-4 75 22 45 0.06 0.75 11.9×2.7×5.8
HGM100 1000 27 3 ≤ 20 0.9-6 110 30 75 0.15 1.1 15.5×4.5×8.6
HGM1036 1000 36 4 ≤ 20 1.2-10 132 37 75 0.15 1.1 18×4.6×8.6

加工物料

· 研磨设备能够处理多种材料,包括非金属矿物(如方解石、石英、石膏、滑石等)、化工原料(石油焦、二氧化钛)以及金属和治金材料(氧化铁、废金属)。设备选型需考虑材料的硬度(主要指莫氏硬度 < 6)、湿度、粘度以及安全性(如防爆设计)。 · 不同的设备有着不同的适用性:雷蒙磨机适用于中低硬度的干性物料(80.325日),HGW微粉磨机专用于非金属矿物的超细粉(3252500目),气流磨机适用于高硬度或热敏性物料(可达的米级),而球磨机则主要被用于金属 / 陶瓷原料(10-100微米)。
  • 碳酸钙

    碳酸钙

  • 方解石

    方解石

  • 滑石

    滑石

  • 高岭土

    高岭土

  • 石膏

    石膏

  • 白云石

    白云石
