回转窑

回转窑

【直径范围】1.4m-3.2m   【生产能力】0.9-42t/h   【电机功率】18.5KW-125KW

【应用领域】广泛应用于建材、冶金、化工、环保等生产行业中。

【适用物料】按处理物料不同可分为水泥窑、冶金化工窑和石灰窑、湿法回转窑、干法回转窑。其他还有冶金回转窑,氧化锌回转窑,石灰回转窑,陶粒砂回转窑等。

产品简介

回转窑是佰辰机械针对固体物料进行机械、物理或化学处理的一种回转圆筒设备,根据处理物料又分为水泥窑、冶金化工窑和石灰窑。水泥回转窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。

产品优势

佰辰机械用心铸造品牌,倾力奉献社会。我们重视科技的完善,综合全面考虑,将设备综合性能做好。

1、回转窑动态平衡中的回转窑窑皮普遍均匀平整粗糙,物料翻滚移动顺畅、平缓,料层均匀稳定,熟料质量提高。

2、铲除厚回转窑窑皮和回转窑窑圈,扩大回转窑的有效截面积,水泥熟料产能普遍提高10%以上,回转窑运转率提高10%以上。

3、使用时回转窑不停产、不改变现有的操作工艺参数、不耗费材料,综合经济效益显著提高。

4、热窑处理结圈,人员、设备都在外部,不受回转窑高温的危害,对髙温大粉尘环境适应性好,即是结圈垮塌人员设备也无危险。

5、有效遏制回转窑红窑、回转窑结大小球结蛋事故,回转窑窑衬和轴瓦、电机、回转窑筒体得到有效保护,显著延长使用寿命。

6、冲击功大,处理回转窑结圈事故速度快,数十分钟快速窑内结圈。

7、本机具有多种功能,即可预防有效清除结圈,也可击碎窑内结大小蛋球。

工作原理

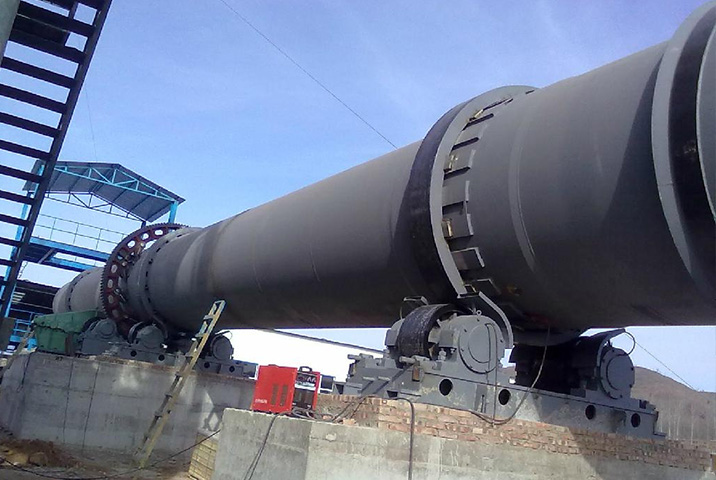

回转窑的筒体由钢板卷制而成,筒体内镶砌耐火衬,且与水平线成规定的斜度,由3个轮带支承在各挡支承装置上,在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈,其下有一个小齿轮与其啮合。正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑。物料从窑尾(筒体的顶部)进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从顶部向底部)移动,继续完成其工艺过程,然后,生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换冲击式破碎机后,由窑尾导出。本设计不含燃料的燃烧器。

技术参数

规格型号 Φ2.8/2.5×44 Φ3×48 Φ3.2×50 Φ3.2×50 Φ3.3×50 Φ3.3×54
生产能力(t/d) 300 700 1000 1200 1200 1500-1800
窑体斜度(%) 3.5 3.5 3.5 4 4 4
支撑数(pc) 3 3 3 3 3 3
挡轮形式 机械 机械或液压 机械或液压 液压 液压 液压
窑体转速 主传动(r/min) 0.445-2.22 0.676-3.38 0.36-3.57 0.4-4.07 0.36-3.57 0.39-3.9
辅助传动(r/h) 4.75 9.36 6.5 6.5 5.61 7.66
主传动 电动机 型号 ZSN4-225-21 ZSN4-280-091B ZSN4-280-091B ZSN4-280-091B ZSN4-280-11B ZSN4-315-092
功率(kw) 55 160 160 160 190 220
调速范围(r/min) -1500 -1500 -1500 -1500 -1500 -1500
减速机 电压(v) 440 440 440 440 440 440
型号 ZS145-1-l ZS145-1-l ZSY450-40-V ZSY450-40-V ZSY450-40-V NZS995-28VIBL
总速比 49.63 40 40 40 40 28
测速发动机 功率(kw) 22 22 22 22 22 22
测速范围(r/min) 0-2000 0-2000 0-2000 0-2000 0-2000 0-2000
电压(v) 110 110 110 110 110 110
辅助传动 电动机 型号 Y122M-4 Y160M-4B Y160M-4B Y160M-4B Y160M-4B Y220L1-6
功率(kw) 4 15 11 11 15 18.5
调整范围(r/min) 1440 1460 1460 1460 1460 970
电压(v) 380 380 380 380 380 380
减速机 型号 ZL35-16 ZL35-7-l ZSY160-31.5 ZSY355-31.5 ZSY160-31.5 ZSY355-31.5
总速比 40.44 31.5 31.5 31.5 31.5 45
